1. 도면 인쇄하는 법을 익히고 설계한 도면을 출력해보도록 한다.

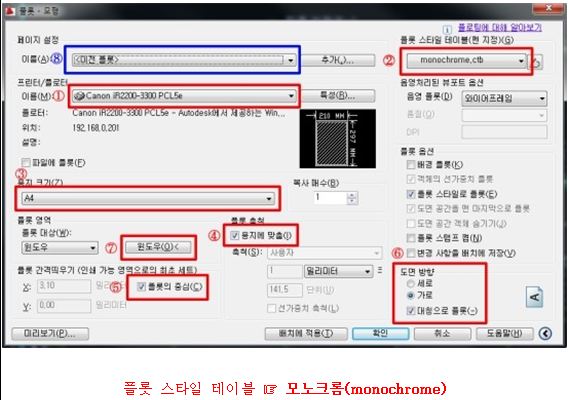

① 인쇄할 프린터를 지정해줍니다. 이건 평소 쓰시던거 지정되어 있을 겁니다.
② 오토캐드 인쇄방법에는 여러가지가 있습니다. 인쇄하는 목적이 모형제작을 위해 스케일대로 출력하는 것과 그냥 출력해서 보는 것과 보고서 뒤에 첨부하기 위해 출력하는 것일 겁니다. 전문가(건축설계자)가 아니라면 거의 다 후자일 겁니다. 그렇게되면 오토캐드 인쇄방법은 그냥 흑백으로 선명하게 나오게 하는 것이 제일 좋습니다.
비슷한 것이 그레이스케일이 있는데 이건 흑백으로 나오긴 하는데 선명하게 나오지 않고 흐릿하게 출력됩니다.
모노크롬 뜻 : 1.흑백의 2.단색으로 된 / 오토캐드 인쇄방법은 모노크롬이 최고다.
③ 인쇄용지 크기를 설정하는 것인데, 보통 보고서는 A4, 관공서 제출할 때 도면만 출력해서 제본할 때는 A3입니다. 다른 용지의 오토캐드 인쇄방법은 드물다.
④ 용지에 맞게끔 출력하는 것이 당연하겠죠. 체크해주시면 됩니다. 대지콘타 뜰 때는 절대 체크하시면 안되구요. 스케일 안 맞습니다. 대지콘타는 건축과 대학생이라면 기본이죠. 등고선 및 스케일에 맞게 우드락으로 축소판 대지모형을 만드는 것인데, 건축학도의 오토캐드 인쇄방법은 이 때 거의 다 배우게 됩니다.
⑤ 용지에 맞춤으로 출력을 할거니까 플롯의 중심으로 하면 더 좋겠죠.
⑥ 도면 방향은 대부분 가로일 겁니다. 도면을 세로방향으로 인쇄해 놓은 건 특이한 경우를 제외하고 없습니다. 대칭으로 플롯은 내용에는 영향이 없고, 프린터에서 인쇄되서 나올때 어느 방향으로 나올지 결정하는 겁니다. 오토캐드 인쇄방법에는 중요하지 않습니다.
⑦ 오토캐드 인쇄방법 마지막으로 인쇄할 출력 범위를 정해야겠죠. '윈도우'라는 말은 사각형으로 범위를(창을) 정해준다는 뜻으로 받아들이면 됩니다. '윈도우'를 클릭하면 창이 사라집니다. 그러면 인쇄하고픈 사각형을 지정해줍니다. 지정하는 방법은 왼쪽 상단 꼭지점을 클릭후 오른쪽 하단 꼭지점을 클릭하면 됩니다.
그러면 다시 원래 인쇄설정 창으로 돌아옵니다. 확인을 클릭하거나 엔터를 치면 인쇄가 됩니다.
⑧ 그리고 다른 영역을 계속 출력하시고자 하면 페이지설정에서 <이전 플롯> 을 선택해주면 위와같이 일일이 다 지정할 필요없이 딱 세팅이 됩니다. 이제 캐드 인쇄방법은 계속 ⑦ 반복하시면 됩니다. <이전 플롯>은 재부팅을 해도 캐드프로그램을 지우기전까진 계속 살아있습니다. 다시말해 본 설정은 딱 한번만 하시면 됩니다.
Tip1>
캐드에서 직전 명령어는 기억을 하기 때문에 상단의 인쇄모양그림을 클릭하거나 Ctrl+P 안 하셔도 됩니다. 캐드에서 엔터기능을 하는 스페이스바를 바로 누르면 됩니다.
오토캐드 인쇄방법 "스페이스바 - <이전 플롯> - ⑦" 반복
Tip2>
인쇄영역 출력 범위 설정을 할려고 할 때 뭔가 자석처럼 딱딱 안 걸리는건 객체스냅이 off 되어있어서 그렇습니다. 객체스냅 on/off 단축키 : F3 구체적인 스냅설정은 Shift + 마우스오른쪽 클릭하면 할 수 있습니다. 중요한건 아닌데, 모눈표시가 보기 싫으면 모눈표시 on/off 단축키 : F7 ?입니다. 상식적으로 알아야 할 건 직교설정 on/off 단축키 : F8 ?입니다. 다른 프로그램의 Shift 기능을 한다고 보면 됩니다.
