그레이딩 패턴입력하기 - 대구국비지원 - 스마트패션디자인
작성자 학사지원 조회수 135 추천수

0

등록일 2020.01.03

그레이딩
패턴입력하기
2-2. 패턴 보정

필요 지식 /
 패턴 보정의 목적
패턴 CAD 프로그램에 입력된 패턴의 선을 잘 다듬어서 정리하는 패턴 보정의 과정을 거쳐야 비로소 그레이딩 작업과 시접 넣기를 할 수 있다.
 패턴 보정패턴 CAD 프로그램을 이용하여 입력한 패턴은 결선에 맞추어 세로 방향 또는 가로 방향으로 바르게 위치하도록 회전시킨다. 패턴을 입력할 때 결선을 지정하면 자동적으로 그결선에 맞추어 패턴이 바르게 위치되게 하는 프로그램도 있다. 그 다음 직선 및 곡선의거친 선을 정리한다. 그리고 패턴의 외곽선이 막혀있는 폐곡선인지 확인한다. 하나의 피스
로 완성된 패턴은 자동적으로 폐곡선이 되는 CAD 프로그램도 있다. 패턴에 브랜드명, 패턴명, 소재명, 사이즈호칭, 심지 표시, 테이프 표시, 각종 패턴 기호, 봉제 기호, 간단한 봉제 설명 등을 기재한다.


수행 순서
 패턴 보정 작업을 하기 전에 패턴 입력 시 누락된 패턴 피스가 있는지 확인한다.
복잡한 패턴일수록 패턴 내부선 또는 패턴 조각이 누락될 수 있다. 이를 기본패턴과 비교하여 입력이 누락된 패턴 피스가 있는지 확인한다.

 패턴 보정 작업을 한다.
1. 패턴 모서리의 각을 결정한다.
(1) 입력이 정확하지 않아서 선이 짧게 끝난 경우에는 끝이 마감되도록 막아 준다.
(2) 입력이 정확하지 않아서 선이 튀어나온 부분은 끝을 깔끔하게 정리한다.

2. 패턴을 결선에 맞추어 바르게 위치시킨다.
(1) 경사 방향에 따라 수직선을 기준으로 패턴을 바로 세운다.
(2) 위사 방향에 따라 수평선을 기준으로 패턴을 바로 세운다.
(3) 정바이어스를 기준으로 45°로 패턴을 바로 세운다.
(4) 비바이어스를 기준으로 정해진 결선에 따라 패턴을 바로 세운다.

3. 패턴의 직선 및 곡선이 거칠게 입력되었다면 그 선을 정리한다.

4. 패턴 표시 사항을 기재한다.
(1) 패턴의 주요 명칭을 기재한다.
(가) 앞판, 앞옆판, 뒤옆판, 뒤판, 안단, 앞소매, 뒤소매, 앞판솔기, 뒤판솔기 등 패턴명칭과 각 패턴의 panel 개수(재단되어야 할 수량)를 표기한다. 각 패턴의 panel개수는 마커와 재단 시 꼭 필요한 사항이다.
(나) 회사명 또는 브랜드명을 기재한다.
(다) 스타일 넘버를 기재한다.
(라) 호칭을 기재한다.
(마) 겉감, 안감, 심지, 배색 1, 배색 2 등 소재 종류를 구분하여 표기한다.
(바) 기타 필요한 사항을 표기한다.

(2) 기호를 표시한다.
(가) 결선의 종류에 따라 결선을 표시한다.
(나) 골 표시를 한다.
(다) 늘임 표시를 한다.
(라) 이즈 표시를 한다.
(마) 다트(dart) 표시를 한다.
(바) 터크(tuck) 표시를 한다.
(사) 셔링 표시를 한다.
(아) 노치 표시와 위치 및 각도를 바로 잡는다.
(자) 방향(털 방향, 주름 방향) 표시를 한다.
(차) 단추 표시와 단춧구멍 표시를 한다.
(카) 스티치 표시를 한다.
(타) 기본패턴에 표시된 심지 위치 표시를 표시한다.
(파) 기본패턴에 표시된 테이프 부착 위치를 표시한다.
(하) 기타 필요한 사항을 표기한다.

5. 봉제 시 주의 사항을 기재한다.
재단, 봉제, 완성 등 패턴에 기재된 작업 시 주의 사항 내용을 빠짐없이 기재한다.

수행 tip
-보정 작업을 할 때 패턴상에 기재되는 봉제 시 주의사항은 메인패턴상에 기록된 내용을 그대로 기재하고, 세부적인 내용은 봉제사양서에서 다룬다.
 입력한 패턴을 출력하여 정확도를 확인한다.

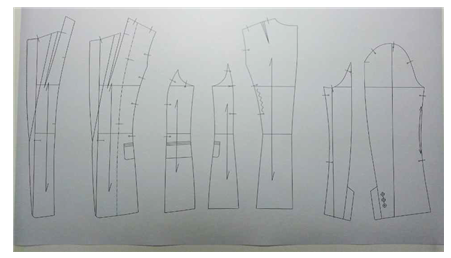

1. 입력한 패턴을 플로터로 한 부 출력한다.
2. 출력한 패턴을 작업 테이블 위에 펼쳐 놓는다(그림 2-10).

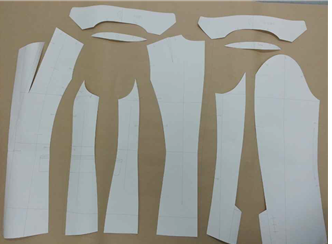

3. 입력하기 전의 기본패턴을 봉투에서 꺼낸다.
4. 출력한 입력 패턴 위에 기본패턴을 올려서 고정시킨다.

[그림 2-11] 출력한 입력 패턴에 기본패턴을 올림

사용자 등록이미지

5. 남거나 모자라는 부위가 있는지 외곽선을 확인한다.

6. 차이가 나는 부위는 색 볼펜으로 표시한다.



사용자 등록이미지

[그림 2-13] 입력한 패턴과 기본패턴의 차이를 색 볼펜으로 그림

7. 패턴 외곽선에 표시된 노치의 위치를 검토한다.

사용자 등록이미지
[그림 2-14] 입력한 노치의 오류를 찾아 수정

8. 차이가 나는 부위는 재입력하거나 부분 수정한다.
9. 지정된 경로를 통해 컴퓨터에 저장한다.



사용자 등록이미지사용자 등록이미지
